G41F46襯氟隔膜閥
- 銷售：021-32051999
- 銷售：021-32050777
- 傳真：021-66099555
詳情介紹
- 產品介紹
- 服務承諾
- 訂貨流程
襯氟隔膜閥基本系列為全襯里G41F46、EG41F46、型堰式和G45F46型直流式。復合隔膜閥將閥體下部內腔與閥蓋內腔隔開，并與之形成直流通道，使隔膜上部的閥桿、閥瓣等內件與介質完全隔離，省去填料密封結構，介質的內漏和外漏可同時避免。表面均勻包覆一層FEP。閥體通道內表面光滑,流體阻力小,CV值高,流通能力強,扭矩適中,采用四級密封結構并在密封面外配以耐溫抗老化的SI橡膠的彈性襯墊閥座,完全達到介質的零泄漏。
基本型號
手動 | G41F3 | 直流式 | G45F3 |
G41F46 | G45F46 | ||
氣動 | G641F3 | 電動 | G941F3 |
G641F46 | G941F46 |
主要零件材料
序號 | 零件名稱 | 灰鑄鐵 | 鑄鋼 | 不銹耐酸鑄鋼 | 超低不銹鋼耐酸鑄鋼 | ||
Z | C | P | R | P | R | ||
1 | 閥體/閥蓋 | HT250 | WCB | CF8 | CF8M | CF3 | CF3M |
2 | 閥瓣/閥桿 | 35 | 1cr13 | 1Cr18Ni9Ti | 1Cr18Ni12Mo2Ti | 00cr18Ni10 | 00Cr17Ni14Mo2 |
3 | 襯里/閥座 | PTFE(F4)、PCTFE(F3)、FEP(F46)、PFA(可溶性F4) | |||||
4 | 隔膜 | FEP(F46)/CR(氯丁橡膠)、PFA（可溶性F4）/FPDM（乙丙橡膠） | |||||
5 | 支架 | WCB | CF8 | CF8 | |||
6 | 閥桿螺母 | ZCuAI10Fe3 | ZCuAI10Fe3 | ZCuAI10Fe3 | |||
7 | 緊固螺栓 | 35 | 1Cr17Ni2 | 1Cr18Ni9Ti | |||
8 | 螺母 | 45 | 0Cr18Ni9 | 0Cr18Ni9 | |||
9 | 手輪 | WCB | WCB | WCB | |||

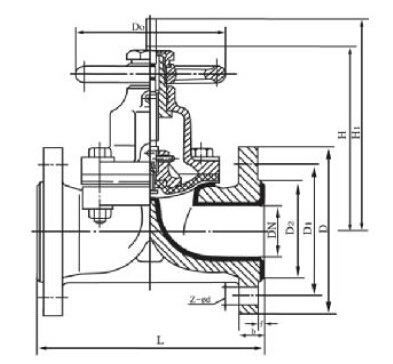

主要外形連接尺寸
公稱通徑 | 標準值 | 參考值 | ||||||||||
DN(mm) | NPS(inch) | L | D | D1 | D2 | f | b | Z-фd | D0 | H | H1 | WT(kg) |
PN0.6MPa / PN1.0MPa | ||||||||||||
15 | 1/2 | 125 | 95 | 65 | 45 | 2 | 14 | 4-ф14 | 100 | 105 | 110 | 3.5 |
20 | 3/4 | 135 | 105 | 75 | 55 | 2 | 16 | 4-ф14 | 100 | 115 | 125 | 4 |
25 | 1 | 145 | 115 | 85 | 65 | 2 | 16 | 4-ф14 | 120 | 120 | 135 | 5.5 |
32 | 11/4 | 160 | 135 | 100 | 78 | 2 | 18 | 4-ф18 | 120 | 125 | 150 | 8 |
40 | 11/2 | 180 | 145 | 110 | 85 | 3 | 18 | 4-ф18 | 140 | 135 | 175 | 11 |
50 | 2 | 210 | 160 | 125 | 100 | 3 | 20 | 4-ф18 | 140 | 155 | 195 | 14 |
65 | 21/2 | 250 | 180 | 145 | 120 | 3 | 20 | 4-ф18 | 200 | 170 | 200 | 23 |
80 | 3 | 300 | 195 | 160 | 135 | 3 | 22 | 4-ф18 | 200 | 200 | 255 | 29 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 22 | 8-ф18 | 280 | 270 | 325 | 46 |
125 | 5 | 400 | 245 | 210 | 185 | 3 | 24 | 8-ф18 | 320 | 335 | 405 | 70 |
150 | 6 | 460 | 280 | 240 | 210 | 3 | 24 | 8-ф23 | 320 | 370 | 450 | 95 |
200 | 8 | 570 | 335 | 295 | 265 | 3 | 26 | 8-ф23 | 400 | 480 | 600 | 170 |
250 | 10 | 680 | 390 | 350 | 320 | 3 | 28 | 12-ф23 | 500 | 545 | 620 | 270 |
300 | 12 | 790 | 435 | 395 | 362 | 4 | 24 | 12-ф23 | 500 | 585 | 680 | 320 |
PN1.6MPa | ||||||||||||
15 | 1/2 | 130 | 95 | 65 | 45 | 2 | 14 | 4-ф14 | 120 | 110 | 115 | 4 |
20 | 3/4 | 150 | 105 | 75 | 55 | 2 | 16 | 4-ф14 | 120 | 120 | 130 | 5 |
25 | 1 | 160 | 115 | 85 | 65 | 2 | 16 | 4-ф14 | 140 | 125 | 140 | 6 |
32 | 11/4 | 180 | 135 | 100 | 78 | 2 | 18 | 4-ф18 | 140 | 130 | 155 | 9 |
40 | 11/2 | 200 | 145 | 110 | 85 | 3 | 18 | 4-ф18 | 160 | 140 | 180 | 12 |
50 | 2 | 230 | 160 | 125 | 100 | 3 | 20 | 4-ф18 | 160 | 160 | 200 | 15 |
65 | 21/2 | 290 | 180 | 145 | 120 | 3 | 20 | 4-ф18 | 200 | 175 | 205 | 24 |
80 | 3 | 310 | 195 | 160 | 135 | 3 | 22 | 8-ф18 | 200 | 205 | 260 | 30 |
100 | 4 | 350 | 215 | 180 | 155 | 3 | 24 | 8-ф18 | 280 | 275 | 330 | 48 |
125 | 5 | 400 | 245 | 210 | 185 | 3 | 26 | 8-ф18 | 320 | 340 | 410 | 75 |
150 | 6 | 480 | 280 | 240 | 210 | 3 | 28 | 8-ф23 | 320 | 375 | 460 | 105 |
200 | 8 | 600 | 335 | 295 | 265 | 3 | 30 | 12-ф23 | 400 | 485 | 605 | 182 |
250 | 10 | 730 | 405 | 355 | 320 | 3 | 32 | 12-ф25 | 500 | 550 | 625 | 295 |
300 | 12 | 850 | 460 | 410 | 375 | 4 | 34 | 12-ф25 | 500 | 590 | 685 | 345 |
良好的品質、優良的服務 奇高為你創造更多價值！
“奇高閥門”的期望，不斷提升服務質量，精益求精，“真誠的服務”是“奇高”永恒的主題。“奇高”嚴格按照IS09001-2000 質量體系認證要求，質量嚴格把關， 責任到人，確保生產、銷售、服務的健康運行。加強與用戶溝通，竭誠為廣大客戶提供優良產品，貼心服務。特此我廠做出以下承諾：
產品標準：
產品嚴格按照中國GB、HG 標準和美國API等標準設計、制造、驗收。密封面硬度達到國家規定要求，寬度超過國家標準。
售前服務：
產品介紹，技術交流，非標產品設計，疑難解答。
售中服務：
守信合同，及時供貨，隨時保持與客戶聯系。 對特殊或復制的產品，我廠安排技術人員對用戶進行產品使用、故障排除
售后服務：
1、“奇高”牌產品品質期為自出廠起12個月，實行“三包”服務（包退、包換、保修）。
2、產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、 使用狀況、改進意見等方面的反饋， 以便進一步提高產品質量。
3、對用戶投訴質量問題，快速作出反應，售后服務人員在24-36小時（省外48小時）趕赴現場。
4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出鑒定意見，以便提高奇高的服務質量。
1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
a、結構長度；
b、連接形式；
c、公稱直徑、全通徑、縮徑、管道尺寸；
d、運行介質及溫度、壓力范圍；
e、試驗、檢驗標準及其他要求
2、本廠可根據客戶特定要求配置各類驅動裝置。
3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點，并按總的30%預定金或全額貨款及時匯入我廠帳戶，其余貨款待發貨前匯入，以便及時安排發貨。
訂單流程：
1、客戶采購清單傳真至021-33872143，或來電咨詢 021-33872141
2、收到客戶采購清單，為客戶提供閥門型號選型與報價（價格清單）。
3、具體商定：交貨期、特殊要求等事宜。
訂貨須知：
1、客戶如對產品有特殊要求，須在訂貨合同中提供以下說明：
|
|||||
|
|||||
2、本廠可根據客戶特定要求配置各類驅動裝置。
|
|||||
3、如由客戶提供確定的閥門類型和型號時，客戶應正確說明其型號的含義和要求，在供需雙方理解一致的條件下簽訂合同。
|
|||||
4、期貨、訂貨的客戶請先來電函詳細告訴所需的閥門型號、規格、數量以及交貨時間、地點，并按總的30%預定金或全額貨款及時匯入我廠賬戶， 其余貨款待發貨前匯入，以便及時安排發貨。
|
售中服務：
守信合同，及時供貨，隨時保持與客戶聯系。
對特殊或復制的產品，我廠安排技術人員對用戶進行產品使用、故障排除
售后服務：
1、“奇高”產品品質期為自出廠起12個月，實行“三包”服務（包退、包換、保修）。
2、產品在使用中我廠定期組織技術、質檢人員進行訪問，征詢用戶對產品質量、使用狀況、改進意見等方面的反饋，
以便進一步提高產品質量。
3、對用戶投訴質量問題，快速作出反應，售后服務人員在24-36小時（省外48小時）趕赴現場。
4、對售后服務，要求用戶填寫服務后的質量反饋信息表，并作出鑒定意見，以便提高“奇高”的服務質量。
