ZMAW氣動薄膜調節蝶閥/ZSRW、ZSCW氣動活塞調節蝶閥輸入控制信號（4-20mADC或1-5VDC）氣源即可控制運轉，結構簡單緊湊，加工方便，易制成大口徑，具有自清洗作用，阻力系數小，流通能力大。適用于懸浮顆粒的流體及濃、濁漿狀流體的調節。干凈介質，可選用閥板加軟密封（橡膠圈、四氟圈）來減少泄漏（可達0.01%），高溫高壓工況可選用三偏心硬密封閥體。訂貨時要予以注明即可。

氣動調節蝶閥主要技術參數

公稱通徑 mm

50

80

100

125

150

200

250

300

350

400

450

500

600

700

800

900

1000

額定流量系數Kv

85

220

340

530

770

1360

2130

3060

4160

5450

6900

8500

12200

16600

21700

27540

34000

公稱壓力 MPa

0.6

額定轉角 °

70

信號壓力 KPa

20～100

流量特性

近似等百分比

介質溫度 ℃

-20～200(常溫) ； -40～450(中溫) ； -40～600(高溫)

接管法蘭

按JB78-59對夾式法蘭連接

信號連接螺孔

M16×1.5

配用執行機構

薄膜式

ZMA-2

ZMA-3

ZMA-4

ZMA-5


活塞式


ZSC-45

閥體材質

ZG230-450；1Cr18Ni9； ZG1Cr18Ni9Ti、ZGOCr18Ni12Mo2Ti

可配附件

手輪、定位器、空氣過濾減壓器等。

氣動調節蝶閥主要零件材料及推薦使用溫度范圍

零件名稱

材 料

溫度范圍℃

閥體 閥板

ZG230-450

-40-450

ZG1Cr18Ni9Ti

-250-550

ZG0Cr18Ni12Mo2Ti


注：此表為各種材料的使用溫度，在實際選用中應根據其產品的介質溫度范圍，確定材料的低，高使用溫度，其低使用溫度不得低于介質溫度范圍下限，高使用溫度不得高于介質溫度范圍的上限。

氣動調節蝶閥薄膜式執行機構主要技術參數

型 號

ZMA-2

ZMA-3

ZMA-4

ZMA-5

you效面積 cm2

280

400

630

1000

行 程 mm

16

25

40

60

彈簧范圍 KPa

20～100 ； 40～200 ； 20～60 ； 60～100

氣動調節蝶閥活塞式執行機構主要技術參數

型 號

活塞直徑 mm

you效面積 cm2

大行程 mm

大操作壓力 KPa

大輸出力 N

ZSC-45

250

484

60

500

21800

氣動調節蝶閥性能指標

執 行 機 構

薄膜式執行機構

活塞式執行機構

類 別

不帶定位器

帶定位器

帶定位器

彈簧范圍 KPa

20～100 40～200

20～60 60～100

項 目

基 本 誤 差%

±8

-

±2.0

±2.0

回 差%

6

-

2.0

2.0

死 區%

5

-

0.8

0.8

始終點偏差%

氣 開

始點

±4.0

±4.0

±2.0

±

終點

±8

±8

氣 關

始點

±8

±8

終點

±4.0

±4.0

額定轉角偏差%

±2.5

允許泄漏量1/h

2×10-2×閥的額定容量

氣動調節蝶閥允許壓差 MPa

配用執行機構型號

ZMA-2

ZMA-3

ZMA-4

ZMA-5

ZSC-45

0°

70°

0°

70°

0°

70°

0°

70°

0°

70°

公稱通徑mm

50

0.6

0.097
(0.22)









80

0.6

0.038
(0.086)









100

0.556
(0.6)

0.0196
(0.0445)









125



0.6

0.0250
(0.0542)







150



0.444
(0.6)

0.0150
(0.0314)







200



0.185
(0.407)

0.00587
(0.0129)







250





0.331
(0.6)

0.00845
(0.0175)





300





0.181
(0.385)

0.00461
(0.00983)





350





0.133
(0.284)

0.00292
(0.00622)





400







0.216
(0.45)

0.00485
(0.0101)



450







0.171
(0.356)

0.00341
(0.00741)



500







0.139
(0.289)

0.0025
(0.0052)



600









0.6

0.019

700









0.6

0.0119

800









0.442

0.00795

900









0.339

0.00599

1000









0.236

0.00403

注：括號內數值為帶定位器的允許壓差。

氣動調節蝶閥主要外形尺寸

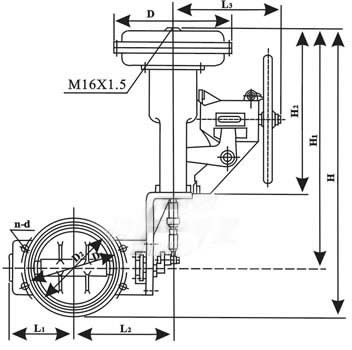

ZMAW氣動薄膜調節蝶閥

外形尺寸

公稱通徑

D1

D2

L1

L2

n-d

H

H1

H2

D

L3

法蘭端面距

50

110


92

200

4-14

637

582

382

280

278

60

80

150

125

92

200

4-18

644

582

382

280

278

100

175

145

102

210

654

280

278

125

200

175

117

234

8-18

723

636

436

325

278

150

225

200

130

247

736

325

278

200

280

255

172

287

763

325

278

70

250

335

310

197

327

12-18

1008

853

615

410

376

300

395

362

227

351

12-23

1034

410

376

80

350

445

412

252

376

1059

410

376

400

495

462

296

432

16-23

1238

1007

720

495

376

100

450

550

518

321

459

1266

495

376

500

600

568

346

484

1291

495

376

600

705

755

480

565

20-25

1486

1109

796


180

150

700

810

860

530

615

24-25

1539


180

800

920

975

595

675

24-30

1596


180

200

900

1020

1075

685

770

24-30

1661

1124


180

1000

1120

1175

735

810

28-30

1711

1124


180

200

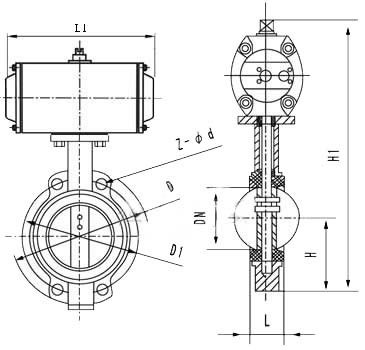

ZSRW、ZSCW氣動活塞調節蝶閥

外形尺寸


公稱通徑DN

結構長度
(標準值)

連接尺寸

L

H

H1

PN0.6MPa

PN1.0MPa

毫米

英寸

法蘭式

對夾式

D

D1

Z-d

D

D2

Z-d

50

2

108

43

100

400

140

110

4--14

165

125

4--18

65

21/2

112

46

115

420

160

130

4--14

185

145

4--18

80

3

114

49

120

138

190

150

4--18

200

160

8-18

100

4

127

56

130

524

210

170

4--18

220

180

8-18

125

5

140

64

150

570

240

200

8-18

250

210

8-18

150

6

140

70

170

743

265

225

8-18

285

240

8-22

200

8

152

76

200

767

320

280

8-18

340

295

8-22

250

10

165

76

235

790

375

335

12-18

395

350

12-22

300

12

178

83

300

890

440

395

12-22

445

400

12-22

350

14

190

92

325

954

490

445

16-22

505

460

16-22

400

16

216

102

355

1070

540

495

16-22

565

515

16-26

450

18

222

114

390

1140

595

550

20-22

615

565

20-26

500

20

229

127

420

1200

645

600

20-26

670

620

20-26

600

24

267

154

490

1380

755

705

24--26

780

725

20-30

700

28

292

165

550

1580

860

810

24--30

895

840

24--30

800

32

318

190

640

1760

975

920

24--30

1015

950

24--33

900

36

330

203

710


1075

1020

24--30

1115

1050

28-33

1000

40

410

216

770


1175

1120

28--30

1230

1160

28-36

1200

48

470

254

890


1405

1340

32-33

1450

1380

32-39
