升降比例閥是一種含氣體、無粘度的小顆粒粉塵、粉料等介質的氣體輸送管道中，作為調節或切斷介質流量的主要控制調節設備，它可廣泛地適用于冶金、建材、化工、電站、玻璃等行業除塵系統中。
升降比例閥的閥體、閥板采用優良碳鋼焊接而成，并在閥體上設有開度顯示器，能正確反映閥板的開啟位置，同時沒有吹哨孔，便于清掃絲桿上灰塵，從而確保閥門的使用壽命及閥門開啟力矩。
主要技術參數
公稱壓力：0.01Mpa
工作溫度：≤150℃
適用介質：含塵氣體、空氣、煙氣、無粘度的小顆粒粉塵、粉料。
介質流速：≤28m/s
調節特性：等百分比
主要零件材料
閥體、閥板：采用優良碳鋼焊接
閥板與風道接觸面：3Cr13I不銹鋼
螺旋絲桿：采用2Cr13

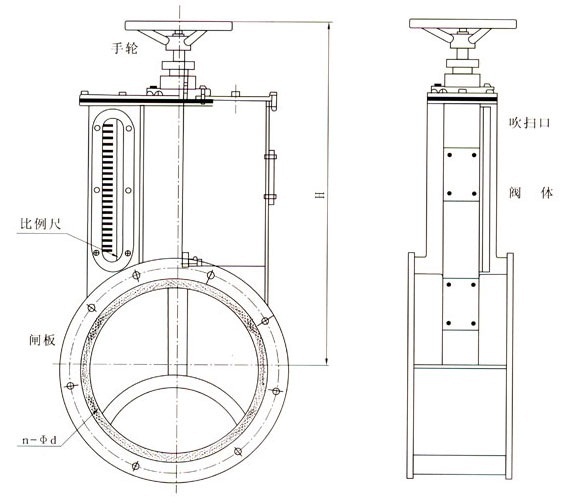

主要外形連接尺寸
公稱通徑DN | L | D | D1 | b | n | d | H | 重量kg |
200 | 200 | 310 | 280 | 10 | 8 | 14 | 510 | 38 |
220 | 200 | 330 | 300 | 10 | 12 | 14 | 535 | 40 |
250 | 200 | 360 | 330 | 10 | 12 | 14 | 575 | 48 |
260 | 200 | 370 | 340 | 10 | 12 | 14 | 590 | 52 |
280 | 200 | 390 | 360 | 10 | 12 | 14 | 610 | 60 |
300 | 200 | 410 | 380 | 10 | 12 | 14 | 700 | 65 |
320 | 200 | 430 | 400 | 10 | 12 | 14 | 725 | 70 |
340 | 200 | 450 | 420 | 10 | 12 | 14 | 750 | 85 |
350 | 200 | 460 | 430 | 10 | 12 | 14 | 770 | 90 |
360 | 200 | 470 | 440 | 10 | 12 | 14 | 780 | 96 |
380 | 200 | 490 | 460 | 10 | 12 | 14 | 800 | 100 |
400 | 250 | 510 | 480 | 10 | 16 | 14 | 890 | 115 |
420 | 250 | 530 | 500 | 12 | 16 | 14 | 930 | 125 |
450 | 250 | 560 | 530 | 14 | 16 | 18 | 1010 | 140 |
480 | 250 | 600 | 560 | 14 | 16 | 18 | 1050 | 180 |
500 | 300 | 620 | 580 | 14 | 16 | 18 | 1090 | 200 |
520 | 300 | 640 | 600 | 14 | 20 | 18 | 1110 | 220 |
620 | 350 | 750 | 710 | 14 | 20 | 18 | 1280 | 240 |
630 | 350 | 760 | 720 | 14 | 20 | 18 | 1305 | 250 |
680 | 350 | 790 | 750 | 16 | 24 | 18 | 1380 | 280 |
720 | 350 | 830 | 790 | 16 | 24 | 18 | 1440 | 320 |
750 | 350 | 870 | 830 | 16 | 24 | 18 | 1525 | 350 |
850 | 350 | 970 | 930 | 20 | 24 | 18 | 1675 | 380 |
900 | 350 | 1020 | 980 | 20 | 24 | 18 | 1750 | 450 |
950 | 350 | 1070 | 1030 | 20 | 28 | 18 | 1825 | 500 |
1000 | 400 | 1120 | 1080 | 20 | 28 | 20 | 1950 | 600 |
1200 | 400 | 1400 | 1280 | 20 | 28 | 22 | 2250 | 800 |
1250 | 400 | 1370 | 1330 | 20 | 28 | 22 | 2525 | 890 |
