ZJHP氣動薄膜單座調節閥由氣動多彈簧薄膜執行機構和低流阻單座閥組成,新型執行機構高度低、重量輕、裝備簡便,新型閥體結構緊湊、流道通暢,具有大的流量系數。ZJHP精小型氣動單座調節閥操作穩定,具有可靠的動作特性,微小的閥座泄漏的流量特性、寬大的可調范圍等特點。它必將以Du特的優點在廣泛應用中取得質量高的控制效果。產品有標準型、調節切斷型、波紋管密封型、夾套保溫型等多種品種。適用液體溫度由-200℃到+560℃范圍內多種檔次。

氣動單座調節閥 主要零件材料


零件名稱

材料

溫度范圍

閥體上閥蓋

HT200

-20～200℃

ZG230-450

-40～450℃

ZG1Cr18Ni9Ti

-250～550℃

ZG0Cr18Ni12Mo2Ti

-250～550℃

閥芯、閥座

1Cr18Ni9

-250～550℃

0Cr18Ni12Mo2Ti

-250～550℃

填 料

聚四氟乙烯

-40～200℃

膜 片

丁晴橡膠夾增強滌淪織物


壓縮彈簧

60Si2Mn


膜 蓋

A3



氣動單座調節閥 主要技術參數


公稱通徑mm

20

25

40

50

65

80

100

150

200

250

300

350

400-500

閥座直徑mm

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

可與蘭博公司
商洽生產

額定流量
系數Kv

直線

1.8

2.8

4.4

6.9

11

17.6

27.5

44

69

110

176

275

440

690

1000

1600

等百分比

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

900

1440

公稱壓力MPa

0.6 1.6 4.0 6.4

行程mm

10

16

25

40

60

100



流量特性

直線、等百分比、快開型

介質溫度℃

-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃

法蘭標準

符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產

閥體材質

PN
(MPa)

0.6,1.6

WCB(ZG230-450) CF3CF8 CF8M

4.0,6.4

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

閥體型式

直通單座鑄造球型閥

閥芯材質

1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M

上閥蓋形式

普通式(常溫型)、熱片式(中溫型)、低溫型

可調比R

50:1

氣源接頭

M16×1.5


注：可為用戶提供ANSI、JIS法蘭的產品,結構長度也可按用戶需要確定。

氣動單座調節閥 執行機構


型號

ZHA-22
ZHB-22

ZHA-23
ZHB-23

ZHB-34
ZHB-34

ZHA-45
ZHB-45

ZHA-56
ZHB-56

you效面積cm2

350

350

560

900

1600

行程mm

16

25

40

60

100

彈簧范圍KPa

20～100(標準):40～200;
80～240; 20～60; 60～100


氣動單座調節閥 性能指標


項目

指標值

項目

指標值

基本誤差%

不帶定位器

±5.0

始
終
點
偏
差
%

氣關

不帶定位器

始點

±5.0

帶定位器

±1.0

終點

±2.5

回差%

不帶定位器

≤3.0

帶定位器

始點

±1.0

終點

±1.0

帶定位器

≤1.0

氣開

不帶定位器

始點

±2.5

終點

±5.0

死區%

不帶定位器

≤3.0

帶定位器

始點

±1.0

終點

±1.0

帶定位器

≤0.4

允許泄漏量L/h

1×10-4×閥額定容量

額定行程偏差%

±2.5


氣動單座調節閥 允許壓差


開關方式

執行機構型號

彈簧范圍KPa

氣源壓力KPa

需要附件

公稱通徑(閥座直徑)mm

25

25

40

50

65

80

100

150

200

250

300

(10)

(12)

(15)

(20)

(32)

(40)

(125)

(150)

氣

關

ZHA
-22

20～100
20～100
40～200

140
250
140

P
P
P或R

6.4
6.4
6.4

5.94
6.4
6.4

3.34
6.4
6.4

3.34
6.4
6.4

2.14
6.4
6.4












ZHA
-23

20～100
20～100
40～200

140
250
400

P
P
P或R






1.31
6.09
6.4

0.84
3.9
5.26

0.53
2.5
3.39









ZHA
-34

20～100
20～100
40～200

140
250
400

P
P
P或R









0.51
2.36
3.21

0.33
1.56
2.12

0.21
1.0
1.35






ZHA
-45

20～100
20～100
40～200

140
250
400

P
P
P或R












0.22
1.02
1.39

0.15
0.71
0.97

0.08
0.40
0.54



ZHA
-56

20～100
20～100
40～200

140
250
400

P
P
P或R















0.06
0.37
0.51

0.04
0.25
0.36

氣

開

ZHB
-22

20～100
40～200
80～240

140
250
400

P
P或R
P

4.46
6.4
6.4

3.09
6.4
6.4

1.98
5.94
6.4

1.11
3.34
6.4

0.71
2.14
4.99












ZHB
-23

20～100
40～200
80～240

140
250
400

P
P或R
P






0.44
1.37
3.05

0.28
0.84
1.95

0.18
0.53
1.25









ZHB
-34

20～100
40～200
80～240

140
250
400

P
P或R
P









0.17
0.51
1.18

0.11
0.33
0.78

0.07
0.21
0.5






ZHB
-45

20～100
40～200
80～240

140
250
400

P
P或R
P












0.07
0.22
0.51

0.05
0.15
0.35

0.028
0.08
0.20




ZHA
-56

20～100
20～100
40～200

140
250
400

P
P
P或R















0.03
0.09
0.20

0.02
0.06
0.14


注：1)P-閥門定位器;R-壓力繼動器;
2)允許壓差為閥關閉P2=0狀態下,P的大值;
3)如果允許壓差不清楚或大工作壓差超出列表范圍請與我們聯系。

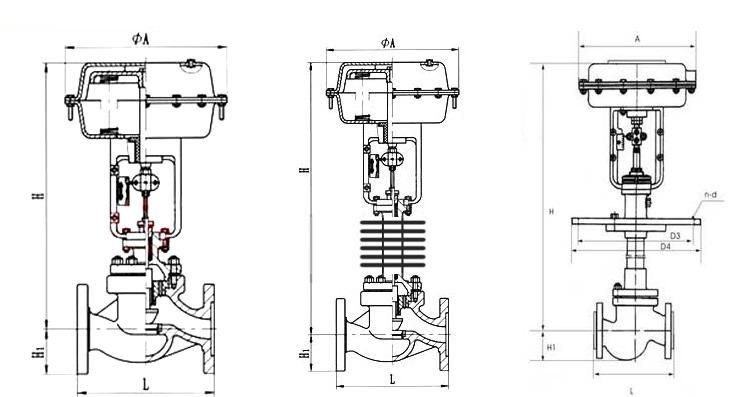

氣動單座調節閥 主要外形尺寸


DN

L

H

H1

質量

φA

PN16

PN40

PN64

普通

高溫

PN6

PN16

PN40

PN64

PN6
PN16

PN40
PN64

20

181

194

206

398

548

45

52

65

19

23

285

25

185

197

210

410

560

50

57

70

20

24

40

222

235

251

455

620

65

75

85

26

35

50

254

267

286

457

627

70

82

90

30

40

65

276

292

311

610

790

80

92

100

47

66

360

80

298

317

337

622

807

95

100

107

55

78

100

352

368

394

640

850

105

110

117

125

65

99

150

451

473

508

870

1130

132

142

150

172

130

160

470

200

600

650

890

1150

160

170

187

207

175

250

250

730

775

1203

1523

187

202

225

235

350

470

580

300

850

900

1234

1554

220

230

257

265

500

660
