ZJHM氣動套筒調節閥形小、體輕、高性能、大容量，是符合IEC標準的新一代通用調節閥產品。它適用于一般流體介質和工藝條件的生產過程制系統。

本產品由新型的氣動多彈簧薄膜執行機構和低流阻套筒閥組成。特點如下：
1、采用平衡型芯、不平衡力小，允許壓差大，操作穩定。
2、閥芯導向面大，可改善由渦流和沖擊引起的振蕩，并減少損壞。
3、比普通單雙座調節閥噪聲降低10bd左右。
4、結構簡單，裝拆維修方便。

氣動套筒調節閥 主要技術參數


公稱通徑mm

25

40

50

65

80

100

150

200

250

300

350

400

閥座直徑mm

25

32

40

50

65

80

100

125

150

200

250

300

可與本公司
商洽生產

額定流量
系數Kv

直線

11

17.6

27.5

44

69

110

176

275

440

690

1000

1600

等百分比

10

16

25

40

63

100

160

250

400

630

900

1440

公稱壓力MPa

0.6 1.6 4.0 6.4

行程mm

16

25

40

60

100



流量特性

直線、等百分比、快開型

介質溫度℃

-40～230℃(常溫型)，散熱片式230～450℃(中溫型)，特殊訂貨-100～600℃

法蘭標準

符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等標準訂貨生產

閥體材質

PN
(MPa)

0.6,1.6

WCB(ZG230-450) CF3CF8 CF8M

4.0,6.4

WCB(ZG230-450)、ZG1Cr18Ni9Ti、ZG0Cr18Ni12Mo2Ti CF8 CF8M

閥體型式

直通單座鑄造球型閥

閥芯材質

1Cr18Ni9、0Cr18Ni12Mo2Ti CF8 CF8M

上閥蓋形式

普通式(常溫型)、熱片式(中溫型)、低溫型

可調比R

50:1

氣源接頭

M16×1.5


注：可為用戶提供ANSI，JPI，JIS法蘭的產品，其法蘭距按用戶需要確定。

氣動套筒調節閥 主要零件材料


零件名稱

材料

溫度范圍

閥體上閥蓋

HT200

-20～200℃

ZG230-450

-40～450℃

ZG1Cr18Ni9Ti

-250～550℃

ZG0Cr18Ni12Mo2Ti

-40～600℃

閥芯、閥座

1Cr18Ni9

-250～550℃

0Cr18Ni12Mo2Ti

-250～550℃

填 料

聚四氟乙烯

-40～200℃

膜 片

丁晴橡膠夾增強滌淪織物


壓縮彈簧

60Si2Mn


膜 蓋

A3



氣動套筒調節閥 執行機構主要技術參數


型　號

ZHA(B)-22

ZHA(B)-23

ZHA(B)-34

ZHA(B)-45

you效面積cm2

350

350

560

900

行　程mm

16

25

40

60

彈簧范圍KPa

20～100(標準)；40～200；80～240；20～60；60～100


氣動套筒調節閥 性能指標


項目

指標值

項目

指標值


基本誤差％

不帶定位器

±5.0

始
終
點
偏
差
％

氣關

不帶定位器

始點

±5.0


終點

±2.5


帶定位器

±1.0

帶定位器

始點

±1.0


終點

±1.0


回差％

不帶定位器

3.0

氣開

不帶定位器

始點

±2.5


終點

±5.0


帶定位器

1.0

帶定位器

始點

±1.0


終點

±1.0


死區％

不帶定位器

3.0


帶定位器

0.4

允許泄漏量L/h

1×10-3×
閥額定
容量


額定行程偏差％

±2.5



注：本產品執行GB/T4213-92國家標準。

氣動套筒調節閥 允許壓差


開關
方式

執行
機構
型號

彈簧
范圍
KPa

氣源
壓力
KPa

需
要
附
件

公稱通徑（閥座直徑）mm

25

40

50

65

80

100

150

200

氣
關

ZHA-22

20～100
20～100
40～200

0.14
0.25
0.40

-
P
P或R

3.00
6.4
6.4








ZHA-23

20～100
20～100
40～200

0.14
0.25
0.40

-
P
P或R


2.25
6.4
6.4

1.95
6.4
6.4






ZHA-34

20～100
20～100
40～200

0.14
0.25
0.40

-
P
P或R




2.36
6.4
6.4

2.04
6.4
6.4

1.67
6.4
6.4



ZHA-45

20～100
20～100
40～200

0.14
0.25
0.40

-
P
P或R







1.41
6.4
6.4

1.14
6.4
6.4

氣
開

ZHA-22

20～100
40～200
80～240

0.14
0.25
0.40

-
P或R
P


1.5
4.5
6.4







ZHA-23

20～100
40～200
80～240

0.14
0.25
0.40

-
P或R
P



1.13
3.38
6.40

0.98
2.93
6.4





ZHA-34

20～100
40～200
80～240

0.14
0.25
0.40

-
P或R
P




1.18
3.54
6.4

1.02
3.06
6.4

0.84
2.51
5.85



ZHA-45

20～100
40～200
80～240

0.14
0.25
0.40

-
P或R
P







0.71
2.12
4.94

0.57
1.71
4.00


注：1、P－閥門定位器；R－壓力繼動器。
　　2、允許壓差為閥關閉P2=0狀態，△P的大值。
3、大壓差超過1.0MPa,閥塞、套筒表面堆焊硬質合金。

可配附件：

定位器、空氣過濾減壓器、保位閥、行程開關、閥位傳送器、電磁閥、手輪機構等

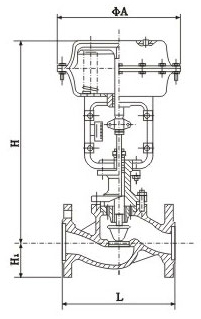

氣動套筒調節閥 主要外形尺寸


DN

L

H

H1

質量

φA

PN16

PN40

PN64

普通

高溫

PN6

PN16

PN40

PN64

PN6
PN16

PN40
PN64

25

185

197

210

410

560

50

57

70

20

24

285

40

222

235

251

455

620

65

75

85

26

35

50

254

267

286

457

627

70

82

90

30

40

65

276

292

311

610

790

80

92

100

47

66

360

80

298

317

337

622

807

95

100

107

55

78

100

352

368

394

640

850

105

110

117

125

65

99

150

451

473

508

870

1130

132

142

150

172

130

160

470

200

600

650

890

1150

160

170

187

207

175

250

250

730

775

1203

1523

187

202

225

235

350

470

580

300

850

900

1234

1554

220

230

257

265

500

660
