ZDLS電子式電動高壓角形調節閥由PS系列和3610系列直行程電動執行機構和低流阻直通單座閥組成。電動執行機構為電子式結構，內有伺服放大器,輸入控制信號(4-20mADC或1-5VDC)及電源即可控制閥門開度,達到對壓力、流量、液位、溫度等工參數的調節。具有動作靈敏、連線簡單、流量大、體積小、調節精度高等特點。

角形高壓調節閥是針對調節閥在高壓或高壓差、有嚴重汽蝕、沖蝕的嚴酷工況條件下壽命短、閥桿易斷裂、襯套易脫落嚴重問題研制開發的產品。它采用多級節流形式來分攤壓差，減少了氣蝕、沖蝕、撓流破壞，大大提高了調節閥的使用壽命，特別是用在尿素系統中比普通高壓閥壽命提高2-3倍。

閥體為直角形，閥芯為單導向結構，閥體流路簡單，阻力小，特別適用于高粘度，含有懸浮物和顆粒狀介質流體的調節，可避免結焦、粘結、堵塞。

電子式電動高壓角形調節閥 主要技術參數


公稱通徑

6

10

15

25

閥座直徑

3

4

6

4

5

7

8

10

6

7

8

10

12

7

8

10

12

16

20

流量系數Kv

0.04

0.1


0.1

0.4




0.4





1

1.6

2.5

4

6.3

8


0.16

0.4

0.16


1

1.6

2.5

0.63

1

1.6

2.5

4







0.063

0.25


0.25

0.63















公稱通徑

32

40

50

65

80

100

125

150

200

閥座直徑

16

20

30

20

38

30

50

38

65

50

80

65

100

65

125

100

150

125

200

流量系數

6.3

8

16

8

25

16

40

25

63

40

100

63

160

100

250

160

400

250

600

可調范圍

Kv值

公稱壓力

1.6、4.0、6.4、10、16、22、32MPa

閥芯形式

套筒導向單座柱塞型閥芯

流量特性

直線

作用形式

電開式、電關式

工作溫度

普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃

法蘭標準

符合JB/T2769-92標準、可按ANSI、JIS、DIN 等訂貨生產

控制信號

4～20mA.DC; 1～5V.DC; 0～10V.DC (與所配執行機構有關)

電 源

S220V.AC, 50HZ; 380V.AC ,50HZ (與所配執行機構有關)



公稱通徑

20

25

40

50

65

80

100

150

200

250

300

閥座直徑

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

流量系數Kv

1.6

2.5

4

6.3

10

16

25

40

63

100

160

250

400

630

1000

1600

可調范圍

30：1

公稱壓力

標準產品1.6、4.0、6.4MPa；

閥芯形式

單座柱塞型閥芯

流量特性

直線、等百分比

工作溫度

普通型-40～230℃；散熱片型230～450℃，特殊訂貨450～600℃

法蘭標準

符合JB78-59、JB79-59標準，可按JB/79.1-94、JB/79.2-94、ANSI、JIS、DIN 等訂貨生產

注：工作溫度、公稱壓力、公稱通徑超出列表范圍的產品可與本公商洽解決。

電子式電動高壓角形調節閥 性能指標

泄 漏 率： IV 級，小于額定流量的10-4

回 差 ： 配3610L 執行機構為2.0%；

配PSL執行機構為 1.0% 基本誤差：

配3610L執行機構為±2.5%；

配PSL執行機構為±1.0%

注：測試使用的填料為標準聚四氟乙烯填料。

電子式電動高壓角形調節閥 主要零件材料

閥體材質： ZG230-450、ZG1Cr18Ni9Ti、316、316L、耐磨蝕合金等

芯座材質：1Cr18Ni9Ti、316、316L、耐磨蝕合金、F4等

填料材質：聚四氟乙烯、柔性石墨

電子式電動高壓角形調節閥 允許壓差


公稱通徑

20

25

40

50

65

80

100

150

200

250

300

閥座直徑

10

12

15

20

25

32

40

50

65

80

100

125

150

200

250

300

執行機構

允許壓差△P（MPa）

配PSL

PSL202

6.4

6.4

6.4

4.90

3.14

1.92

1.23

0.78









PSL204






4.31

2.76

1.76

1.04

0.69

0.44






PSL208









1.86

1.23

0.78

0.50

0.35

0.20



PSL320












1.26

0.87

0.49

0.32

0.22

配PSL

361LSA-20

6.4

6.4

6.4

4.90

3.14

1.92

1.23

0.78









361LSB-50






4.79

3.06

1.96

1.16

0.76

0.49






361LSC-65









1.51

0.99

0.64

0.41

0.28




361LSC-99












0.63

0.44

0.25

0.16

0.11


注：（1）實際配置需根據具體工藝參數確定。

（2）如果允許壓差不清楚或大工作壓差超出列表范圍，請與我們聯系，采取適當?shù)姆椒山鉀Q。

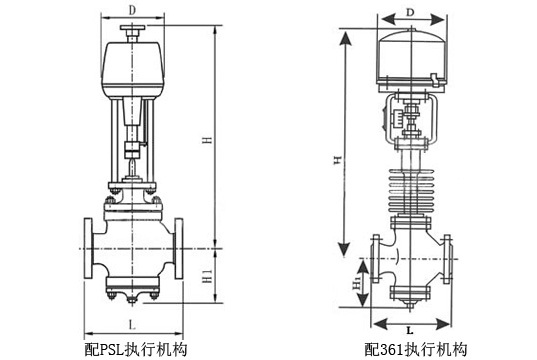

電子式電動高壓角形調節閥 主要外形尺寸

公稱通徑

20

25

32

40

50

65

80

100

125

150

200

L1(mm)

98

105

105

120

135

190

225

270

315

367


L2(mm)

PN1.6MPa

85

95

115

115

130

145

155

175

200

240

300

PN4.0MPa

85

95

115

115

130

145

155

175

200

240

300

PN6.4MPa

100

115

130

130

150

170

190

215

250

275

325

配PSL

H(mm)

普通型

753

761

789

778

793

819

858

893

921

951

956

散熱片型

883

891

919

908

923

892

1021

1056

1120

1150

1156

D(mm)

176

重量(KG)

13.5

22.5

25.5


29.5

50

60

78

119

157

255

配361L

H(mm)

普通型

516

542

552


688

744

783

818

976

1006

1036

散熱片型

646

654

682


818

907

946

981

1175

1205

1235

D(mm)

225

310

重量(KG)

21

30

33

41

45

65

75

93

172

210

308

注：此表數據為標準配置數據，會因執行機構配置不同而變化。
